STRUČNÝ POPIS: - Alfanumerický displej s MENU pro snadnější ovládání.
- Přehrávání MP3 hudby, oznámení dodávaných na SD kartě (možnost použít i vlastní nahrávky).
- Kombinování tří nahrávek (JING, oznámení, hudba, nebo zvuk klasického zvonku).
- Čtyři rozvrhy, rozvrh možné nahrát z SD karty nebo počítače SW MONTIME pro WIN (zařízení dodáme is rozvrhem).
- Oznámení dodávané v češtině, slovenštině, maďarštině (též kombinace napr. slovenštiny a maďarštiny).
- Automatické přehrávání vlastních oznámení podle naprogramovaných časů.
- Přehrávání varovných oznámení (na objednávku, slouží k přehrání oznámení v případě požáru nebo jiné události).
- Audioodbíjení, přehrávání zvuku zvonů podle nastavení (čtvrt, půl, třičtvrtě, celá).
ZÁKLADNÍ ČLENĚNÍ typové řady:
Ústředny typové řady D201 se vyrábějí v provedení:
- standardní - STD, s přehrávačem - MP3, zálohované - UPS, pro velké systémy jednotného času - MAX
- v provedení do racku - RQ, a v provedení na stěnu - PQ
- všechny ústředny jsou vybaveny vstupem pro přijímač GPS a rozhraním C232 pro připojení k PC
POZNÁMKA: Obecně platí pro celou typovou řadu, že do vstupu GPS je možné připojit i přijímač DCF (např. D110PQ).
VLASTNOSTI - D201RQ / MP3
- Ústředna s vestavěným mp3 přehrávačem a SD-kartou (podpora karet SD a SDHC s formátem FAT16 a FAT32).
- Standardně použitý výstup RELE2, který spíná síť do vestavěné zásuvky pro napájení rozhlasové ústředny.
- Pasivní zálohování, tj během výpadku řízené podružné analogové hodiny stojí (pokud je použita podružná linka).
- Vnitřní čas ústředny je ale v činnosti a hned po obnovení napájení se podružné hodiny ve zrychleném režimu posunou na správný čas
- Kovová skříňka kompatibilní se systémem 19 racku.
- Pomocí konfigurátoru je možné zvolit skříň se zkráceným panelem a bez madel, která je vhodná i pro použití mimo racku.
- Rozměry: 484 x 240 x 95mm nebo stolní varianta 432 x 200 x 95mm.
- Autonomní chod zabezpečený i bez vnější synchronizace.
- Zálohovaný RTC (Real Time Clock) obvod zajistí posun času i během výpadku napájení (min. 5 dnú)
Vstup pro přijímač GPS.
- Předpokládá se využití GPS přijímače, který zajistí trvale vysokou přesnost. Vhodný přijímač je D910SQ.
- Všechny ústředny, jakož i digitální hodiny SONTEK mají volitelný vstup Ethernet s možností získat přesný čas ze dvou zvolených NTP serverů.
- Rozhraní COM232 nebo LAN (na objednávku) pro připojení k počítači. Použít lze i USB virtuální COM převodníky.
- Kromě základní synchronizace je možné doplnit přídavnou synchronizaci z linky 485. Toto rozhraní je obousměrné, tj. umožňuje ústředně distribuovat čas získaný např. z GPS do podružných hodin nebo do podřízených ústředen, nebo naopak převzít přesný čas od nadřazené ústředny.
- Ústřednu lze rozšířit o bezdrátový DHF systém převodníkem D216.
MINIMÁLNÍ KONFIGURACE - D201RQ / MP3
Vestavěný přehrávač souborů ve formátu MP3 uložených na SD kartě přístupné zvenčí ústředny
Programovatelné RELE2 podle času. Spíná síťové napětí do vestavěné zásuvky.
Sepnutí RELE2 lze nastavit automaticky 15 sekund před každou naprogramovanou audio produkcí.
Zapnutí RELE2 i manuálně v případě využívání rozhlasu v manuálním režimu (mimo automatických hlášení)
provedení do racku
Síťový zdroj 15W je nahrazen výkonnějším (25W) v případě doplnění podružné linky.
MOŽNOSTI Konfigurátor HODIN - D201RQ / MP3
Konfigurátor umožňuje modifikaci minimální výbavy dle požadavků zákazníka. V této kapitole je popis všech možnosti
ROZHRANÍ C485:
- NE - Rozhraní není použito, příslušný konektor není osazen
- ANO - Rozhraní 485 je použito. Umožňuje synchronizaci připojených zařízení (digitálních hodin, ústředen přesného času) podle času ústředny nebo naopak umožní převzít čas od nadřazeného zařízení do ústředny.
PROVEDENÍ:

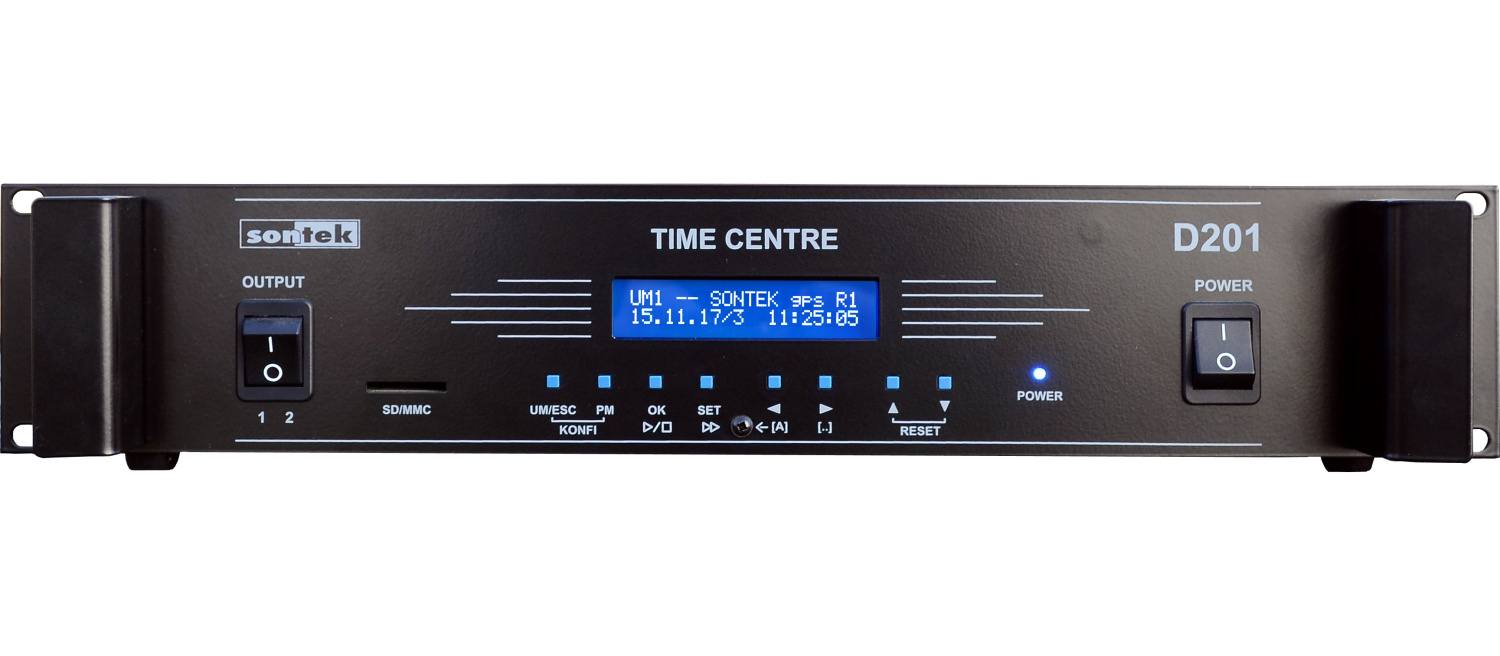

- DO RACKU - Skříň ústředny má přední panel prodloužený pro uchycení v 19 racku. Pro usnadnění manipulace jsou na předním panelu upevněny madla.

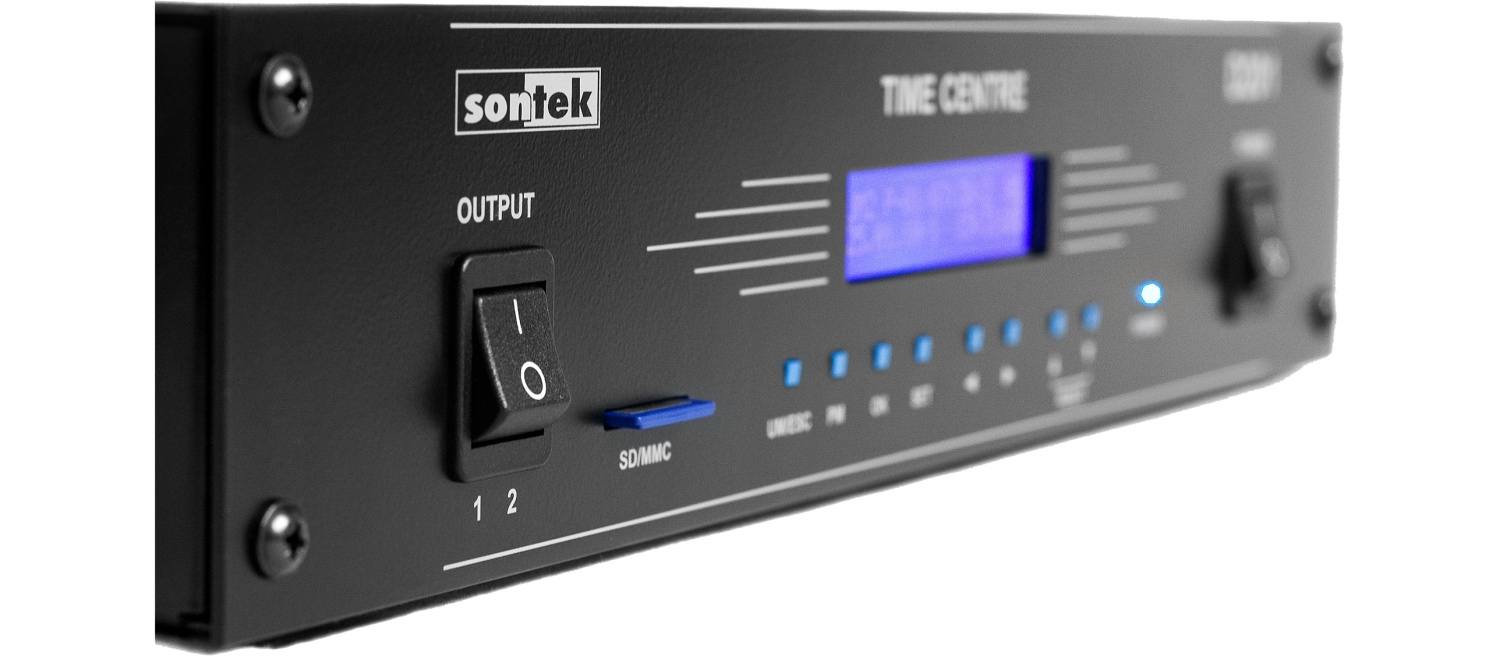

- STOLNÍ - Skříň ústředny má přední panel zkrácený na šířku 19 racku. Madla nejsou použity. Provedení je vhodné k umístění na stole resp. na polici, případně i na polici v rámci racku.
PODRUŽNÁ LINKA
- NE - podružná linka není použita (standardní výbava).
- ANO - podružná linka je k dispozici. Současně musí být použit i silnější zdroj (25W).
RELÉ
- RELÉ2 (ZÁSUVKA 230V / 50Hz) - RELÉ 2 spíná síťové napětí do zásuvky na zadním panelu. Obvod je jištěn tavnou pojistkou s max. hodnotou 6,3 (štadardná výbava)
- RELÉ1 - Namísto RELÉ2 je použito RELÉ1. Jeden kontakt relé spíná na svorky napětí 24VDC např. pro motorové 24VDC zvonky (Tato možnost platí pouze pokud je současně doplněna podružná linka a s ní i napájecí zdroj 25W). Druhý spínací kontakt RELÉ1 je vyveden samostatně (označení relé1 NC).
- RELÉ1 + RELÉ2 - Použité jsou obě relé
MODUL 8XRELE
- NE - Modul není použit, konektor není osazen.
- ANO - Modul umožňuje spínat až osm relé podle naprogramovaných časů. Relé mají vyvedené spínací kontakty na samostatný konektor Cannon 25-pin. Spínání je možné použít pouze pro napětí 24V.
MODUL LAN
- NE - Modul není použit, konektor není osazen.
- ANO - Modul umožňuje dálkový dohled přes síť LAN. V součinnosti s programem Mon TIME umožňuje snadné nastavení spínání relé formou přehledné tabulky, ale i všechny ostatní úkony.
DÁLKOVÉ OVLÁDÁNÍ
- NE - Ústředna nedisponuje dálkovým ovládáním.
- ANO - Ústředna má ve výbavě infra dálkový ovladač, kterým lze spustit přímo čísly nahrávku 1-9 z SD karty. Vhodné využití je např. v kostelích na spouštění zvuku zvonů dle potřeby i bez bezprostředního přistoupení k ústředně.
PŘÍDAVNÁ SYNCHRONIZACE
- NE - Ústředna nedisponuje přídavnou synchronizací.
- NTP - Ústředna má ve výbavě vstup Ethernet s možností získat přesný čas ze dvou zvolených NTP serverů.
OSTATNÍ ROZHRANÍ
- NE
- ALARM - Ústředna má ve výbavě vstup pro max. dvě tlačítka pro spuštění jedné nebo dvou skladeb s možností vzdáleného ovládání přes dvoužilový kabel (cca 100m). Nahrávka může sloužit k evakuaci v případě požáru nebo jiné události.
